低压变频器

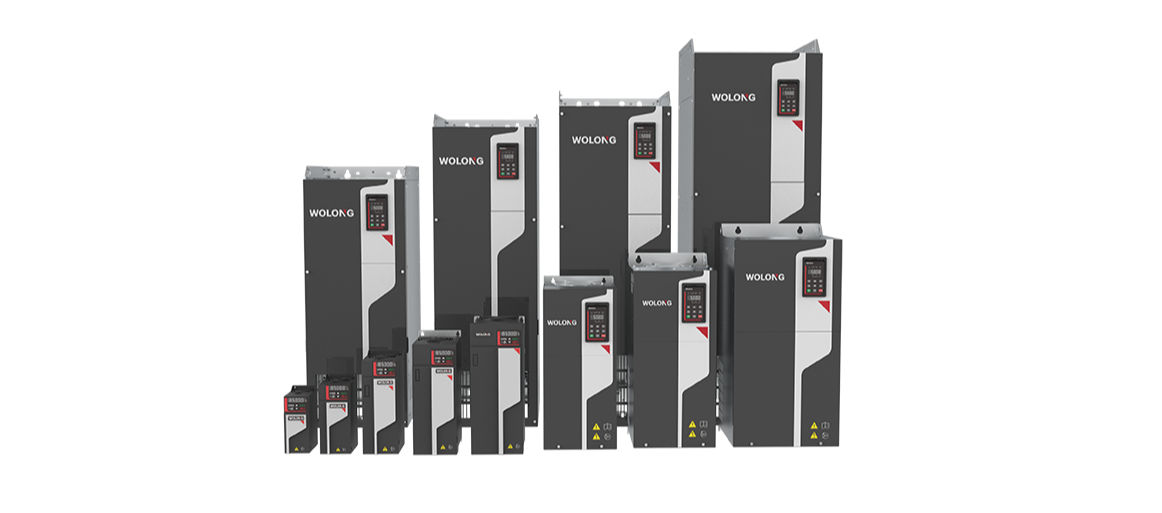

WD400系列高性能通用型变频器
WD400 系列变频器是卧龙新一代高性能通用型矢量变频器，不仅支持普通异步电机驱动，还支持多种高效的电机驱动算法，可与卧龙异步、同步等电机高效匹配，满足设备节能升级需求。驱动性能对比上一代产品有大幅提升，在速度控制范围，扭矩输出精度，低频特性等关键性能指标均达到业内先进水平。标配 STO 安全功能，满足生产过程中的人身和设备安全。同时符合 CE、UL、EAC 等多种海外认证标准，可以覆盖海外高端应用需求。该系列变频器具有高可靠性，高性能，易扩展，易组柜等特点，大幅提升产品易用性。
产品特点
-
全面而通用的产品系列涵盖 0.75 kW 至 1000kW 不同功率的产品，可以使用四种类型的电源
-
高标准认证符合CE 、EAC 、UL 等，满足海外不同地区的出口认证需求
-
宽电压输入宽电压设计，满足海外不同地区的380-480V三相电网宽范围应用需求
-
内置直流电抗器窄体设计，大幅节省客户安装空间内置集成直流电抗器，提升电网适应友好性
-
节能减排运行在额定情况下，电网侧的THDI≤40%(电 网侧谐波含量低)。功率因数≥92%
-
安装方式导轨式安装，壁挂式安装，法兰安装，落地式安装
-
冷却方式强制风冷
-
保护过流、过压、缓冲电阻过载故障、欠压、变频器过载、电机过载、输入缺相、输出缺相等
运行条件
-
-10℃～+50℃运行温度
-
1000～3000m工作海拔高度
-
小于 95%RH，且无凝露相对湿度
规格参数
| 供电电压 | 单相200V-240V -10%-10%，三相200V-240V -10%-10% 三相380V-480V -15%-10%，三相660V-690V -10%-10% |
| 功率范围 | 0.75KW-1000KW |
| 电源频率 | 50/60HZ ±5% |
| 过载能力 | 150%额定电流60s |
| 模拟量输入 | 2路：AI1(0-10V/0-20mA/4-20mA)，AI2(0-10V/0-20mA/4-20mA) |
| 模拟量输出 | 2路：AO1(0-10V/0-20mA/4-20mA)，AO2(0-10V/0-20mA/4-20mA)，(机架尺寸5及以下机型为1路AO输出) |
| 数字量输入 | 7路可编程数字输入，最大输入频率1kHz，内部阻抗4.4kΩ（机架尺寸5及以下机型为5路数字输入） |
| 数字量输出 | 1路集电极开路可编程逻辑输出，内部电源供电最大电流为1.2mA，外部电源供电最大电流为200mA 1路高速脉冲输出，最高频率可达到100kHz |
| 继电器输出 | 2路可编程继电器输出： TA1/NO1常开触点，TB1/NC1常闭触点，TC1/CM1公共端 TB2/NO2常开触点，TC2/CM2公共端 ，(机架尺寸5及以下机型为1路继电器输出) |
| 通讯接口 | Modbus RTU通讯： A+/B-/485G |
| 扩展接口 | 2个扩展接口：SLOT1、SLOT2 可扩展：I/O扩展模块、速度反馈编码器模块、通讯模块等 |
| 现场总线适配器模块 | PROFIBUS-DP，PROFINET，Ethernet，EtherCAT，CANopen |
| I/O扩展模块 | 4个数字输入（含1路高速输入）、1个数字输出，1个模拟输出，1个继电器输出，1路温度输入（PT100/PT1000） |
| 显示与操作键盘 | LED：参数显示 LCD：可选件（支持参数拷贝） |
| 制动单元 | 0.75-22kW标配内置制动单元 30-160kW可选配内置制动单元 160kW以上可选外置制动单元 |
