永磁电机

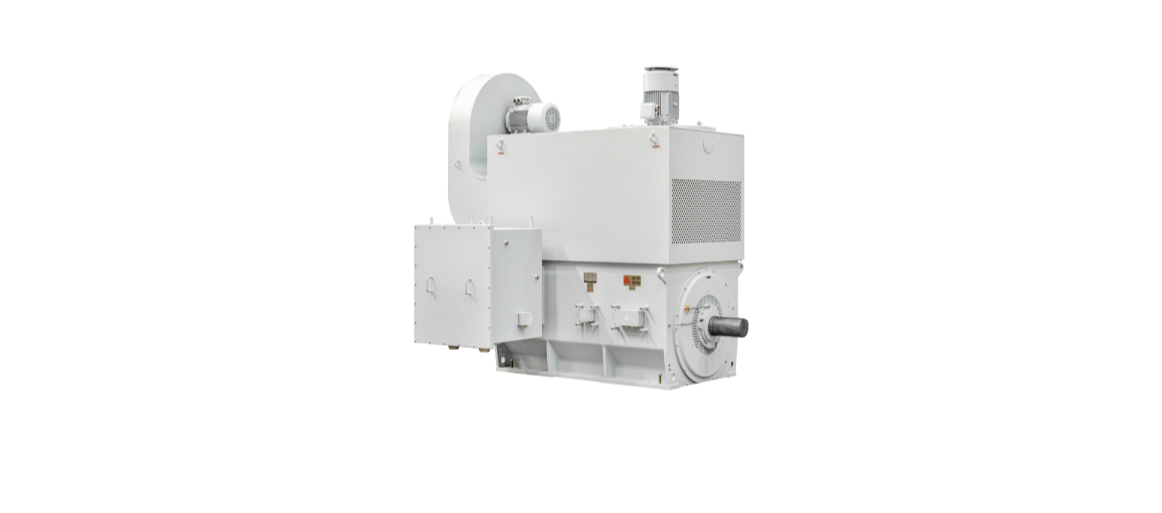

高压中速箱式永磁同步电动机

11 永磁TEAAC-大.png
该系列电动机体积小、结构紧凑，功率密度高，高效节能，高效区范围宽，25%~120%负载率下效率均在92%以上，功率因数可达0.96以上，可降低对配套变频器的容量要求。适用于矿山、冶金、机械、石油、化工、电站等行业，用于驱动风机、压缩机、泵、破碎机、切削机械、运输机械、通用机械机等机械设备。

产品特点

  • 可靠性高
    绝缘寿命长；
    永磁体性能稳定；
    可靠的轴承绝缘措施
  • 性能优良
    振动小：≤1.5mm/s；
    效率高：国标1级，高效区间广；
    噪声低：≤Lp85dB(A)。
  • 通用性强
    平台型产品，通用性强 ；
    不需进行基础改造
  • 应用广泛
    石油、煤炭、化工、油气管道、矿山、冶金、电力、造纸、港口等均有应用。

运行条件

  • -20℃～+40℃（标准）
    -40℃～+60℃（定制）
    环境空气温度
  • ≤90%（当温度为25℃时）

    环境空气月平均最高相对湿度
  • ≤1000m（标准）
    1000m～5000m （定制）
    海拔

产品参数

冷却方式 IC611、IC666、IC81W
功率范围 220-15000kW（300-20400Hp）
机座号 H355-800
转速范围 500~3000rpm
频率 5~100Hz
电压范围 6000-10000V
防护等级 至IP66
防爆类型 Ex pxb、Ex pzc、Ex tb
转子材质 永磁体
安装方式 IMB3、IMB35、IMV1
执行标准 GB、IEC
资质认证 CCC
