低压变频器

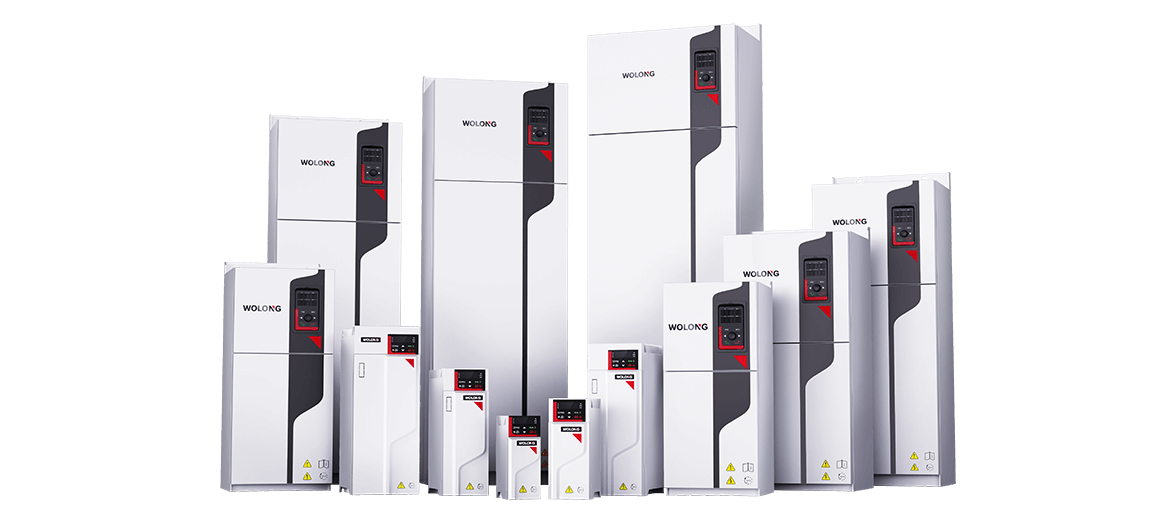

WD200系列高性能矢量型低压变频器

WD200 系列是卧龙新一代高性能通用型变频器, 采用先进的电机控制算法, 支持交流异步电机, 永磁同步电机和同步磁阻电机控制,具有高可靠, 高性能, 扩展能力强, 支持多传,易组柜等特点。

产品特点

  • 丰富的扩展接口
    两个扩展接口 可扩展:I/O扩展模块、速度反馈编码器模块、通讯模块等
  • 多种控制方式
    V/F、开环矢量(SVC)、闭环矢量(FVC)、压频分离
  • 支持多种电机类型
    三相异步电机(IM)、永磁同步电机(PMSM)、同步磁阻电机(SynRM)
  • 高启动
    0.5Hz输出150%额定转矩(SVC) ;0Hz输出200%额定转矩(FVC)
  • 高精度
    速度控制精度高,IM:±0.5%/PMSM:±0.1%(SVC) ±0.02%(FVC)
  • 高效性
    工作效率最高可达98%
  • 出色的电流抑制功能
    抑制负载突变产生的冲击电流,减少设备故障停机
  • 高性能
    高性能矢量通用平台,全新的电机控制算法

运行条件

  • IP20
    防护等级
  • -30℃~+60℃
    储存温度
  • -10℃~+50℃,>40℃需降容
    环境温度

规格参数

电压、频率 单相 200~240V 50Hz/60Hz 三相 200~240V 50Hz/60Hz
三相 380~480V 50Hz/60Hz 三相 660~690V 50Hz/60Hz
允许波动 电压失衡率:<3%;频率:±5%;畸变率满足 IEC61800-2 要求
合闸冲击电流 小于额定电流
功率因数 ≥ 0.94( 有直流电抗器 )
变频器效率 ≥ 96%
输出电压 额定条件下输出:3 相,0~ 输入电压,误差小于 5%
输出频率范围 0Hz~600Hz
输出频率精度 最大频率值的 ±0.5%
过载能力 G-重载: 150%额定电流 60s
P-轻载: 120%额定电流 60s
