永磁电机

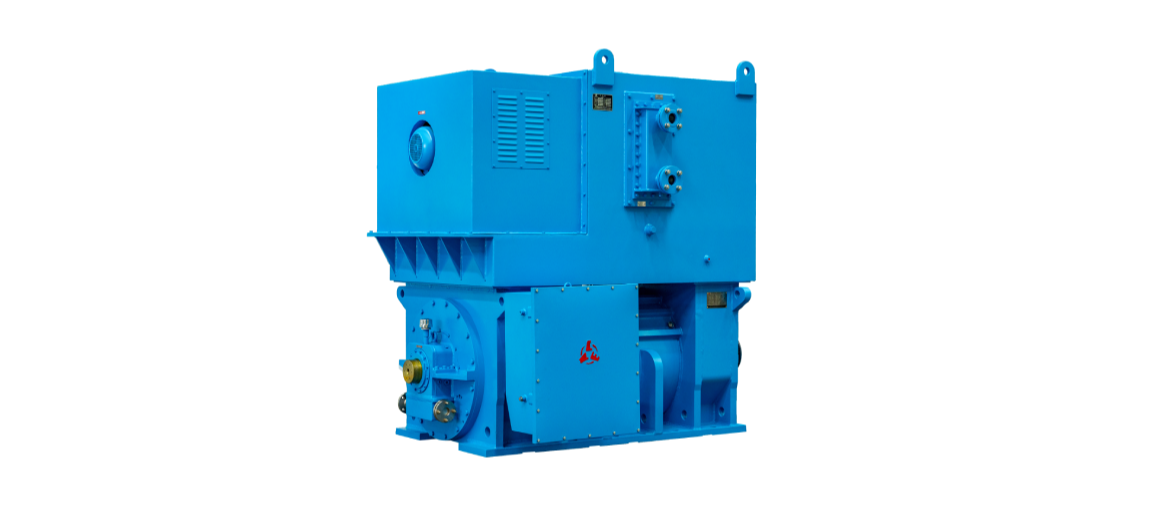

高压高速永磁三相同步电机

16 高速永磁-大.png
具有高转速、高效率、功率密度大、体积小、重量轻、噪声低、振动小、可靠性高、使用维护方便等特点。能够在高速运行中保持高效能输出。具备出色的过载能力和动态响应特性。紧凑的设计特别适用于对空间和重量有严格要求的场合，用于直接驱动压缩机、高速风机、高速水泵、高速测试平台等负载，适用于化工、电力、钢铁、制冷、冶金、汽车、航空航天、军工等行业。

产品特点

  • 高效节能
    1级能效，功率因数可达0.96以上；
    综合节能10%-30%
  • 高速直驱
    直接驱动负载，无中间传动装置损耗；
    体积小、重量轻，功率密度高，结构紧凑
  • 低噪低振
    优化电磁设计与制造工艺，运行平稳；
    噪声振动显著低于同类产品
  • 性能优良
    调速范围广，调速精度高；
    动态响应好，过载能力最高达到2.0倍

运行条件

  • -20℃～+40℃

    环境空气温度
  • ≤90%（当温度为25℃时）

    环境空气月平均最高相对湿度
  • ≤1000m

    海拔

产品参数

冷却方式 IC86W、IC37W、IC666
功率范围 1000-10000kW（1360-13600Hp）
机座号 H355-800
转速范围 4000-20000rpm
频率 ≤667Hz
电压范围 3000-10000V
防护等级 IP55、IP56
防爆类型 Ex pxb
安装方式 IMB3、IMB35
轴承选择 滚动、滑动、磁悬浮
应用负载 压缩机、风机、水泵等高速负载
